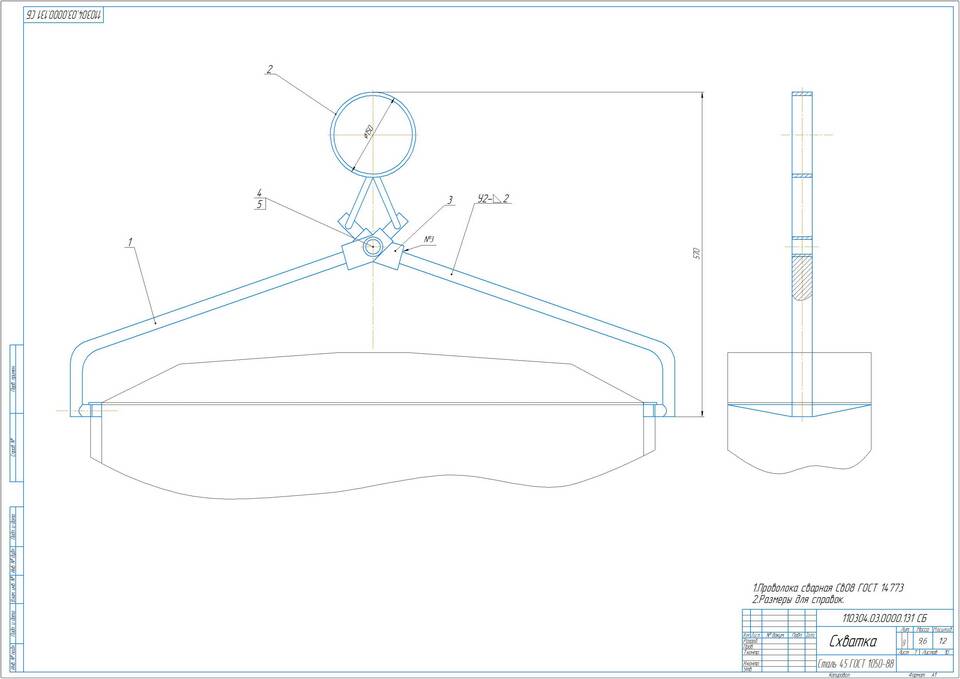

В технической документации и чертежах обозначение "размеры для справок" указывает на вспомогательные размерные данные, которые не требуют жесткого соблюдения при изготовлении детали, но предоставляют дополнительную информацию.
Основные характеристики справочных размеров
| Критерий | Описание |
| Обозначение | Помечается знаком "*" или подписью "для справок" |
| Контроль | Не проверяется при приемке изделия |
| Назначение | Информационно-справочное |
Когда применяются справочные размеры
- Для указания габаритов, не влияющих на работу механизма
- При обозначении размеров, вытекающих из других параметров
- Для удобства сборки и монтажа
- При указании размеров готовых покупных изделий
Как отличить справочные размеры от исполнительных
| Параметр | Исполнительные размеры | Справочные размеры |
| Значимость | Обязательны для выполнения | Не обязательны |
| Контроль | Подлежат проверке | Не проверяются |
| Обозначение | Без специальных пометок | * или "для справок" |
Примеры использования справочных размеров
- Габаритные размеры изделия в сборе
- Размеры необрабатываемых поверхностей
- Параметры сопрягаемых деталей
- Размеры, дублирующие данные в других документах
Нормативные документы
- ГОСТ 2.307-2019 "Нанесение размеров и предельных отклонений"
- ЕСКД (Единая система конструкторской документации)
- Отраслевые стандарты и технические условия
Важные особенности
- Справочные размеры не должны иметь допусков
- Не используются для технологических расчетов
- Не могут заменять исполнительные размеры
- Часто применяются на сборочных чертежах
Правильное понимание и применение справочных размеров на чертежах позволяет избежать ошибок в производстве и обеспечивает четкое взаимодействие между конструкторскими и технологическими службами предприятия.
